модель 2002 года
- Модель Panther 570
- Код модели PANTHER 570 (R) (S2002PADFCUSG)

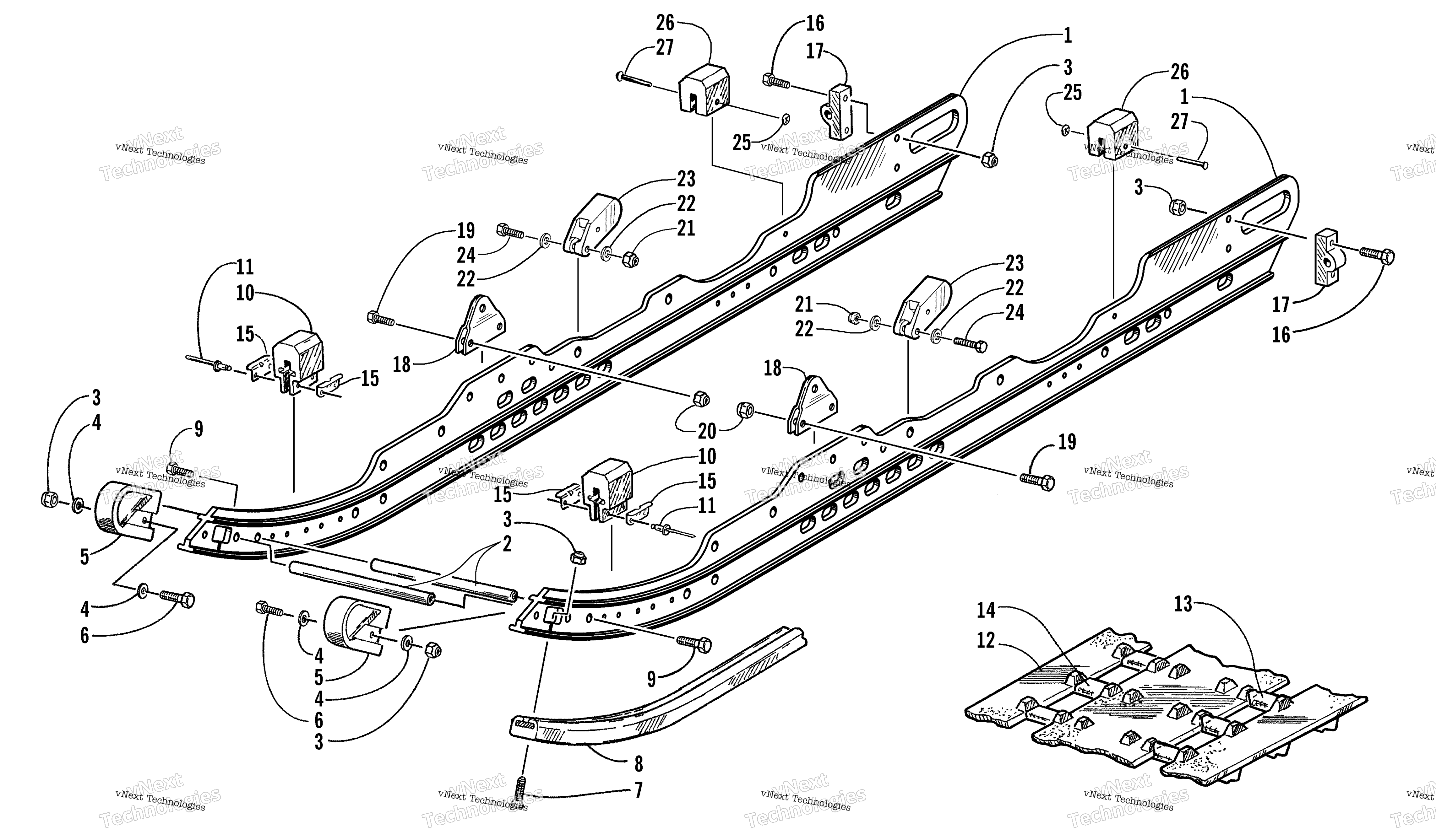

Схема Slide Rail и Track узла для PANTHER 570 (R) (S2002PADFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly - International art. 7996-358
По запросу
0
Complete Skid Frame Assembly art. 7995-960
По запросу
1
Rail, Formed art. 1604-990
По запросу
2
Axle, Crossbrace art. 0604-426
По запросу
3
Гайка рулевой сошки Arctic Cat art. 8040-366
По запросу
4
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
По запросу
5
Заглушка напраляющей склизы Arctic Cat art. 1604-137
По запросу
6
Screw, Cap art. 8002-044
По запросу
7
Screw, Machine art. 0123-869
По запросу
8
Склиз гусеницы 1640 мм Arctic Cat art. 2604-799
По запросу
9
SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y art. 8002-134
По запросу
10
Демпфер (ограничитель хода) задней подвески Arctic Cat art. 0604-918
По запросу
11
Rivet, Blind - DH art. 8060-633
По запросу
12
Track Assembly (inc. 13) (International) art. 1602-235
По запросу
12
TRACK,15X136X.725,2/3-17 NYL (inc. 13-14) art. 0602-754
По запросу
13
Clip, Guide Qty 36 on International art. 2602-383
По запросу
14
Clip, Wear (STD) art. 2602-384
По запросу
15
Bracket, Retaining art. 0604-967
По запросу
16
Screw, Cap art. 8002-042
По запросу
17
Кронштейн механизма натяжения гусеницы Arctic Cat art. 0704-352
По запросу
18
Скоба полоза гусеицы Arctic Cat art. 0704-395
По запросу
19
Screw, Cap art. 8002-131
По запросу
20
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
По запросу
21
Nut, Hex - Thin Lock art. 8041-486
По запросу
22
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
По запросу
23
Упор пружины Arctic Cat art. 1604-413
По запросу
24
Screw, Cap art. 8002-227
По запросу
25
Nut, Push art. 0623-773
По запросу
26
Демпфер полоза гусеницы Arctic Cat art. 1604-429
По запросу
27
RIVET,SOLID-3/16X1.5 art. 0623-772
По запросу
