модель 2003 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI SNO PRO (GREEN) (S2003F7FEPUSG)

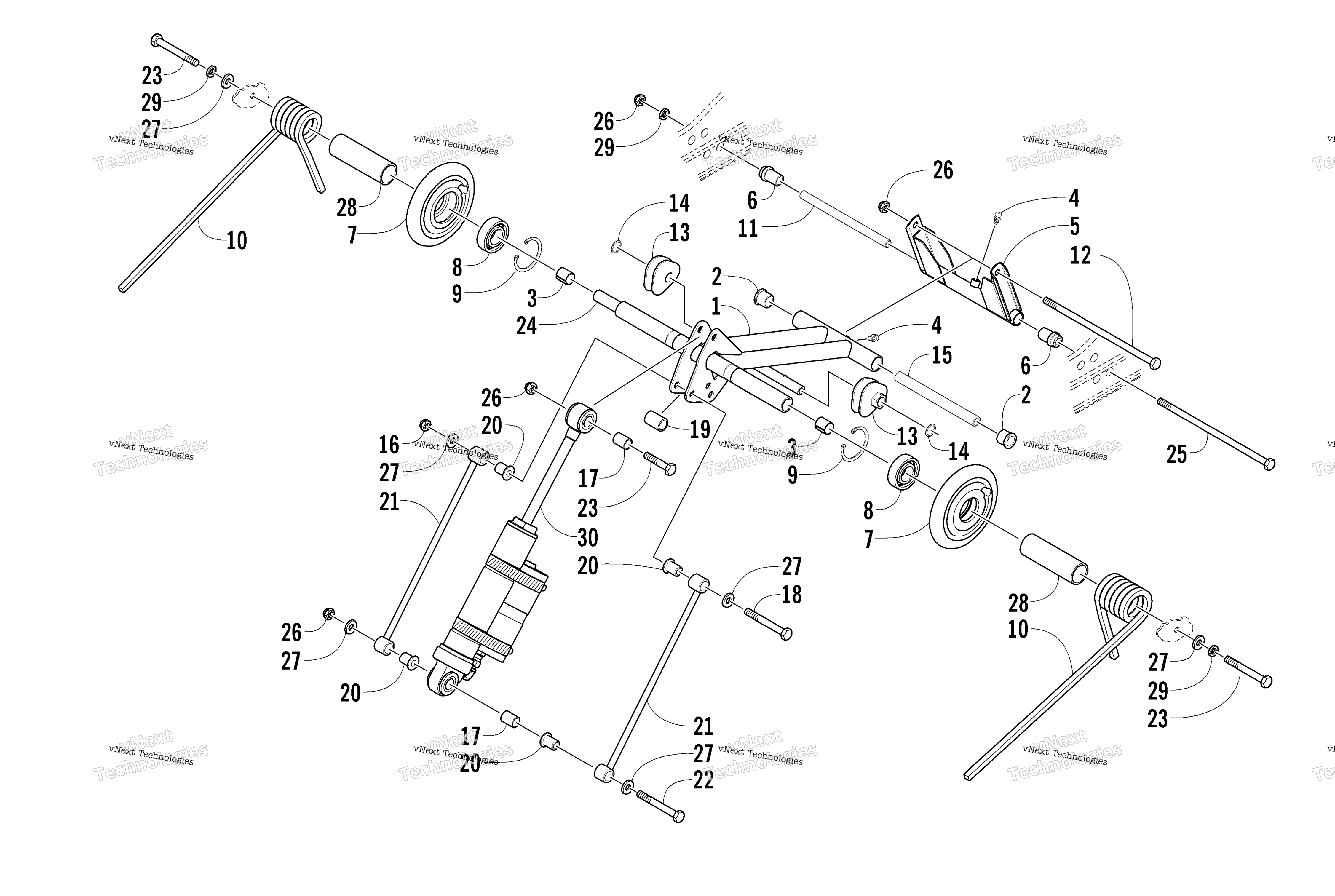

Схема задней части Suspension Rear Arm Assembly для FIRECAT 700 EFI SNO PRO (GREEN) (S2003F7FEPUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM, IDLER-FABR BLK (inc. 2-3 and two No. 4) art. 1704-005
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
По запросу
3
Bearing art. 2604-147
По запросу
4
Пресс масленка Arctic Cat art. 0623-922
По запросу
5
Arm, Rear (inc. one No. 4) art. 0704-727
По запросу
6
Втулка подвески Arctic Cat art. 1604-307
По запросу
7
Wheel, Idler (inc. 8-9) art. 2604-143
По запросу
8
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
Аналог
Комплект подшипников КПП Sledex для Ski-Doo
art. SM-03167
1 487 ₽
Требуется 2 шт.
Подписаться
Аналог
Комплект подшипников КПП Sledex для Polaris
art. SM-03181
3 768 ₽
Требуется 2 шт.
Подписаться
Аналог
Комплект подшипников КПП Sledex для Ski-Doo
art. SM-03197
2 789 ₽
Требуется 2 шт.
Подписаться
9
Ring, Retaining art. 0123-798
По запросу
10
Spring, Suspension - Right art. 0704-934
По запросу
10
Spring, Suspension - Left art. 0704-935
По запросу
11
Ось подвески Arcti Cat art. 0604-194
По запросу
12
Screw, Cap art. 1623-086
По запросу
13
Block, Spring Adjuster - Left - Black art. 1604-205
По запросу
13
Block, Spring Adjuster - Right - Black art. 1604-204
По запросу
14
Стопорное кольцо Arctic Cat art. 0623-138
По запросу
15
Ось рычага задней подвески Arctic Cat art. 2604-370
По запросу
16
Nut, Hex - Thin Lock art. 8041-486
По запросу
17
Sleeve art. 1604-139
По запросу
18
Болт 3/8-16x3.625 Arctic Cat art. 0623-793
По запросу
19
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
20
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
21
Link, Rear Shock art. 0704-361
По запросу
22
Screw, Cap art. 8002-233
По запросу
23
Screw, Cap art. 8002-226
По запросу
24
Axle, Inner Carriage art. 2604-139
По запросу
25
Screw, Cap art. 0623-907
По запросу
26
Гайка art. 8040-486
По запросу
27
Шайба .375X.875 Arctic Cat art. 0623-044
По запросу
28
Sleeve, Spring art. 2604-379
По запросу
29
Шайба гроверная Arctic Cat art. 8051-277
По запросу
30
Complete Shock Absorber art. 0704-932
По запросу
