модель 2004 года
- Модель Sabercat 700
- Код модели SABERCAT 700 EFI LX GREEN (S2004SCFLXUSG)

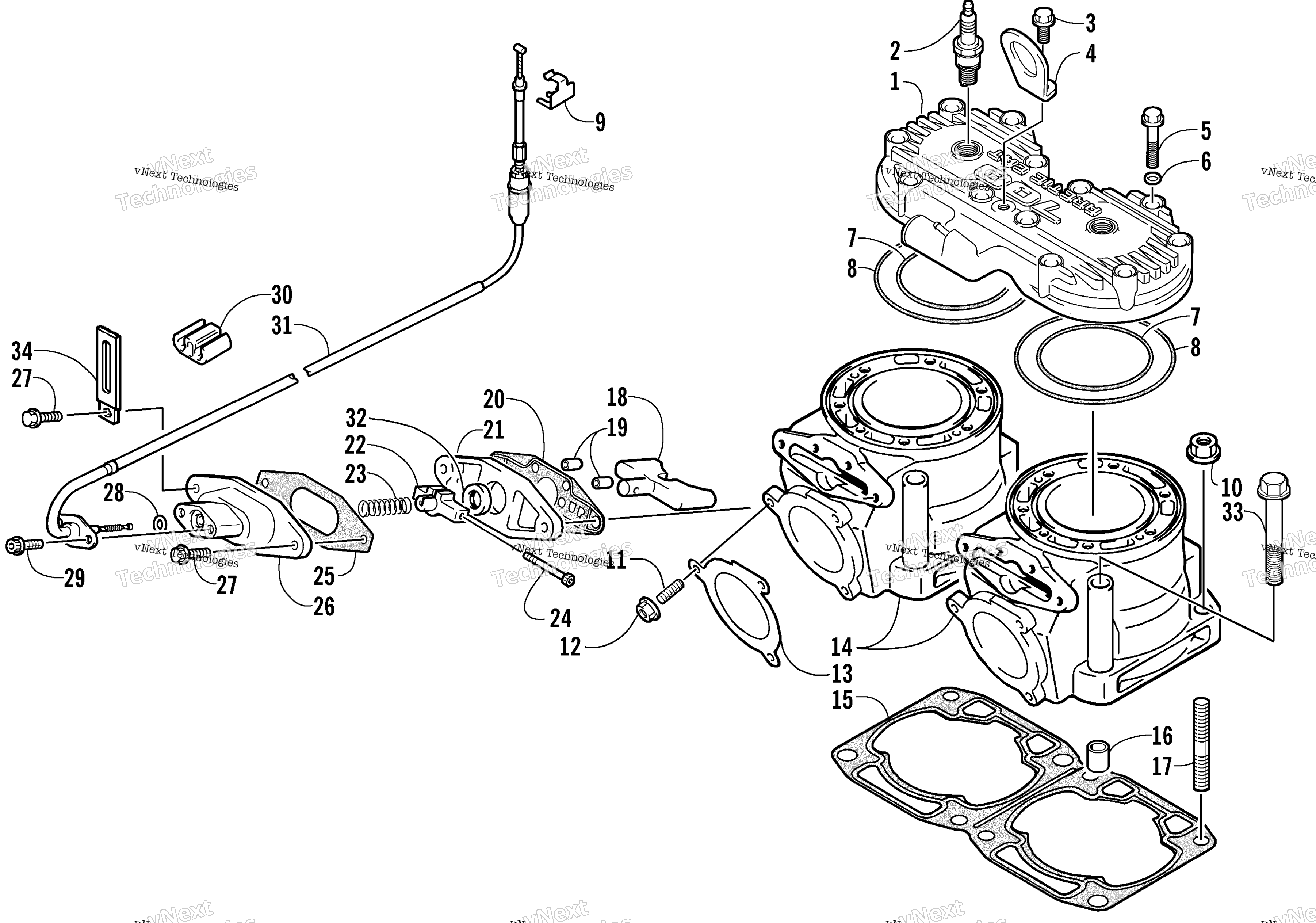

Схема цилиндра And Head Assembly для SABERCAT 700 EFI LX GREEN (S2004SCFLXUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Head, Cylinder art. 3006-491
По запросу
2
Plug, Spark (BR9EYA) art. 0217-709
от 690 ₽
3
Bolt art. 3007-432
По запросу
4
Hook, Engine art. 3006-496
По запросу
5
Screw, Cap art. 3006-538
По запросу
6
Уплотнительное кольцо болта art. 3003-227
от 5 110 ₽
Аналог
5 110 ₽
Требуется 12 шт.
7
O-Ring art. 3003-335
По запросу
8
O-Ring art. 3006-490
По запросу
9
Holder, Exhaust Valve Cable art. 3005-747
По запросу
10
Nut art. 3007-391
По запросу
11
Bolt, Stud art. 3007-415
По запросу
12
Nut art. 3007-390
По запросу
13
Gasket, Exhaust art. 3006-516
По запросу
14
Cylinder art. 3006-492
По запросу
15
Прокладка цилиндров Arctic Cat art. 3006-493
По запросу
16
Втулка - направляющая цилиндра Arctic Cat art. 3004-975
По запросу
17
Bolt, Stud art. 3005-847
По запросу
18
Valve, Exhaust art. 3006-494
По запросу
19
Pin, Dowel art. 3006-321
По запросу
20
Gasket, Exhaust Valve art. 3006-329
По запросу
21
Plate, Exhaust Valve art. 3006-495
По запросу
22
Stopper, Exhaust Valve art. 3005-860
По запросу
23
Spring art. 3006-484
По запросу
24
Pin, Exhaust Valve art. 3005-983
По запросу
25
Прокладка Arctic Cat art. 3006-436
По запросу
26
Cover, Exhaust Valve art. 3006-425
По запросу
27
Bolt, 6X40 art. 3004-442
По запросу
28
O-Ring art. 3005-226
По запросу
29
Bolt art. 3007-433
По запросу
30
Clamp, Exhaust Valve Cable art. 3005-808
По запросу
31
Cable, Exhaust art. 3007-773
от 3 537 ₽
32
Seal, Oil art. 3006-322
По запросу
33
Screw, Cap art. 3005-846
По запросу
34
Зажим Arctic Cat art. 1623-984
По запросу
