модель 2006 года
- Модель Firecat 600
- Код модели FIRECAT 600 EFI ORANGE (S2006F6DEFUSO)

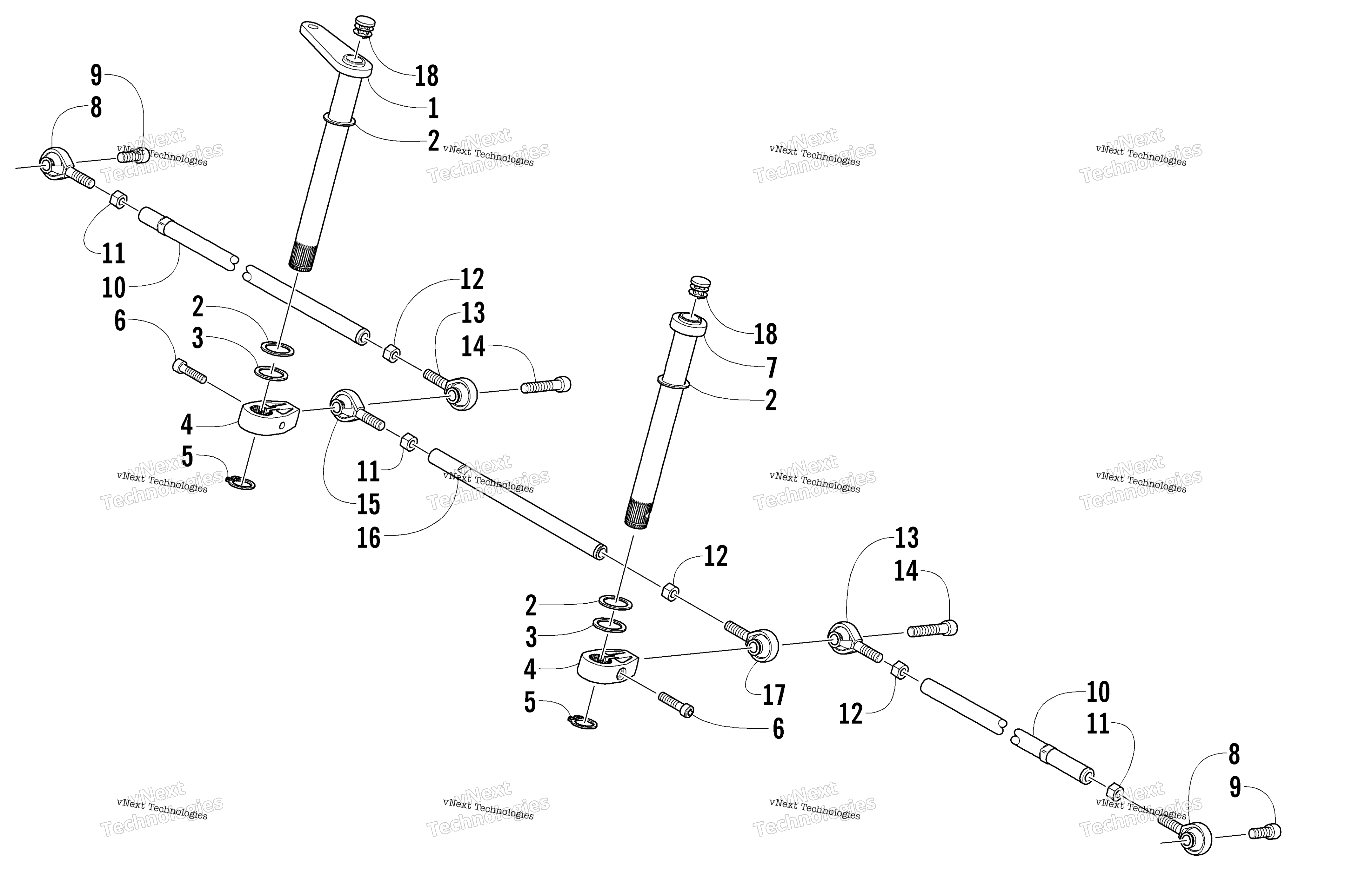

Схема тяга стержень узла для FIRECAT 600 EFI ORANGE (S2006F6DEFUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Bellcrank, Driver - Black art. 1705-178
По запросу
2
Washer, Thrust art. 0623-954
По запросу
3
Washer, Thrust art. 0623-955
По запросу
4
Arm, Shaft art. 0605-635
По запросу
5
Snap Ring art. 0623-956
По запросу
6
Screw, Cap art. 8005-584
По запросу
7
Shaft, Idler art. 1705-162
По запросу
7
Shaft, Idler art. 1705-045
По запросу
8
Рулевой наконечник art. 1605-015
По запросу
9
Болт m12 x 1.25 x 176 Arctic Cat art. 1623-176
По запросу
10
Tube, Tie Rod - Spindle art. 0605-673
По запросу
11
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
12
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
13
Рулевой наконечник Arctic Cat art. 1605-014
По запросу
14
Болт 3/8-16x2.44 Arctic Cat art. 0623-957
По запросу
15
Ball Joint, Tie Rod - Left-Hand Thread art. 0605-605
По запросу
16
Tube, Tie Rod art. 0605-312
По запросу
17
Ball Joint, Tie Rod - Right-Hand Thread art. 0605-606
По запросу
18
Заглушка Arctic Cat art. 3606-799
По запросу
