модель 2011 года
- Модель TRV 550
- Код модели TRV 550 H1 EFI EFT BLACK [A2011TBO4EETP]
Схема узла переключения передач (ENGINE SERIAL NO. 23870 and Up) [300859] для TRV 550 H1 EFI EFT BLACK [A2011TBO4EETP]
Схема
Детали

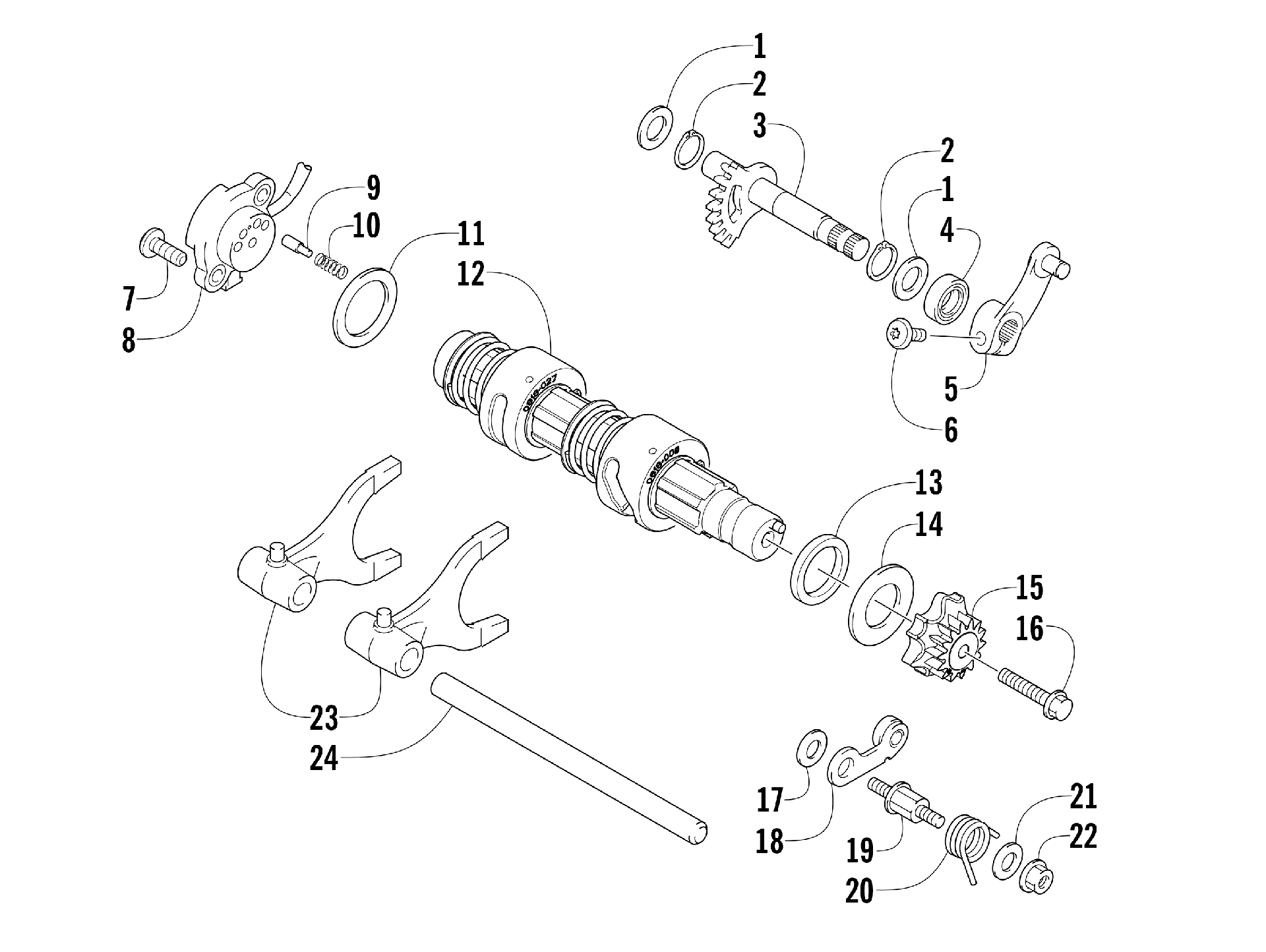

![Узел переключения передач (ENGINE SERIAL NO. 23870 and Up) [300859]](/upload/schemas/633aadee788057.82062695.gif)
Номер
Наименование детали
Цена
1
Шайба стальная 12х20х9 art. 0828-036
от 168 ₽
2
RING, EXTERNAL RETAINING - DSH-12 art. 0831-010
По запросу
3
SHAFT, SUB-GEAR SHIFT art. 0818-007
По запросу
4
Сальник Arctic Cat art. 0830-044
По запросу
5
ARM,GEAR SELECT-ASSY art. 0818-164
По запросу
6
Screw, Machine art. 8468-620
По запросу
7
Винт M5X.8X20 Arctic Cat art. 8470-520
По запросу
8
Датчик положения КПП Arctic Cat art. 0409-090
По запросу
9
CONTACT,GEAR SHIFT ASSY art. 0818-013
По запросу
10
SPRING, SHIFT CONTACTS art. 0818-017
По запросу
11
WASHER, STEEL, 25 x 34 x .72 art. 0828-040
По запросу
12
SHIFT-SUB ASSY art. 0818-127
По запросу
13
SPACER,SHIFT SHAFT art. 0828-131
По запросу
14
WASHER, STEEL 20 x 28 x .5 art. 0828-037
По запросу
15
DETENT CAM,GEAR SHIFT art. 0818-089
По запросу
16
Болт M6 x 1 x 25 Arctic Cat art. 0826-006
По запросу
17
WASHER, STEEL, 6 x 14 x .9 art. 0828-038
По запросу
18
Stopper, Cam art. 0818-002
По запросу
19
SUPPORT, CAM STOPPER art. 0818-004
По запросу
20
SPRING,TORSION,DETENT ARM art. 0818-090
По запросу
21
WASHER, STEEL 6 x 16 x 2.5 art. 0828-035
По запросу
22
Гайка Arctic Cat art. 8424-602
По запросу
23
FORK,SHIFT R/B 0818-171(replaces 0818-072) art. 0818-171
По запросу
24
SHAFT, SHIFT FORK art. 0818-006
По запросу
