модель 2002 года
- Модель Sportsman 500
- Код модели SPORTSMAN 500 ALL OPTIONS (A02CH50)

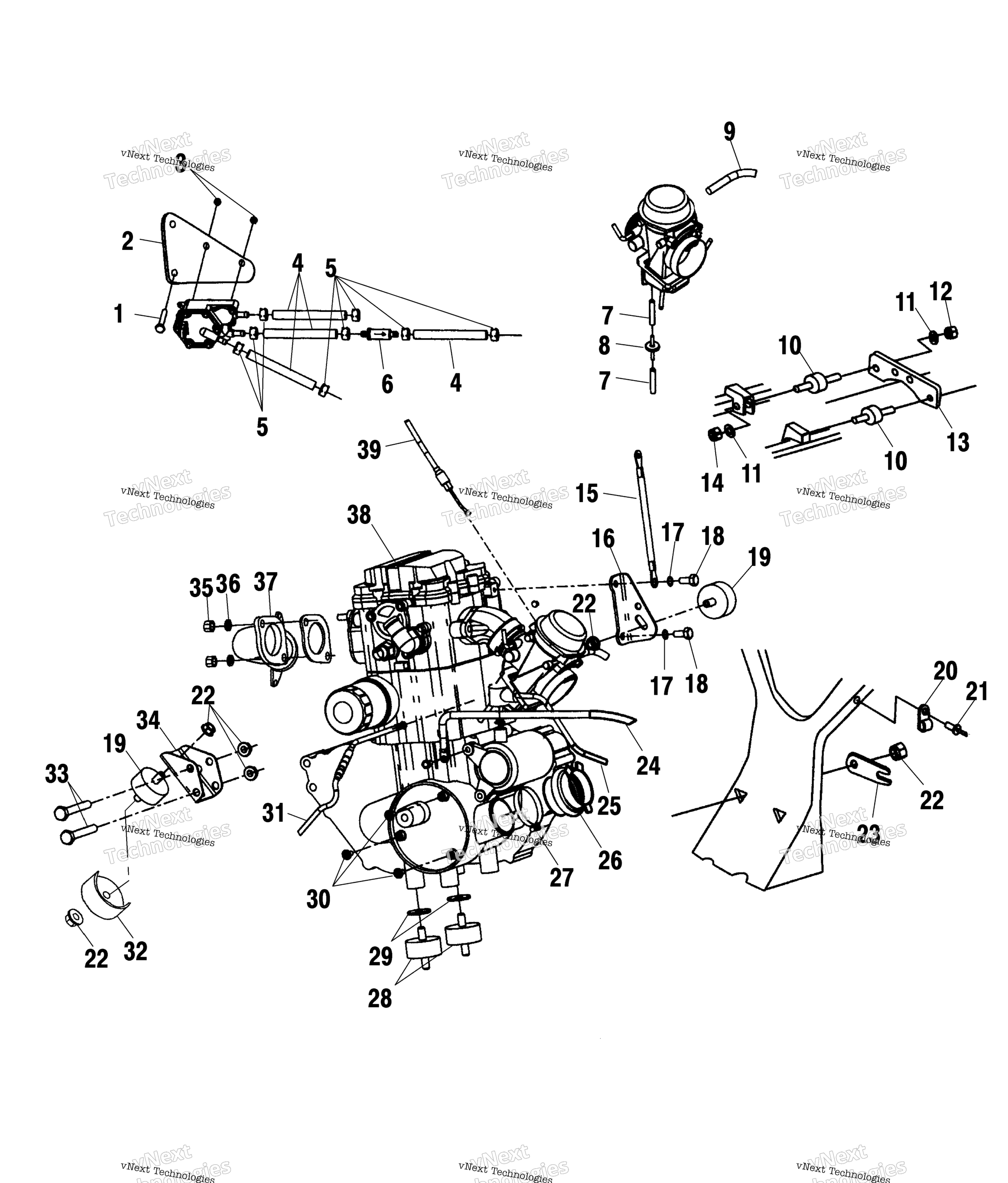

Схема двигателя Mounting All Options для SPORTSMAN 500 ALL OPTIONS (A02CH50)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW,10-24X5/8 (10) art. 7517756
По запросу
2
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
3
Гайка Polaris art. 7546601
от 263 ₽
4
FUEL LINE, 600 CM art. 8450040-600
По запросу
5
Хомут пружинный Polaris art. 7080003
от 116 ₽
6
Фильтр топливный Polaris art. 2530009
По запросу
7
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
8
Клапан топливной системы Polaris art. 7051011
По запросу
9
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
10
CARBURETOR MOUNT, RUBBER art. 3110071
По запросу
11
WASHER art. 7552605
По запросу
12
HEX NUT art. 7542105
По запросу
13
STRAP-CARB MNT art. 5245055
По запросу
14
NUTSERT,HEX art. 7547069
По запросу
15
CABLE,GND-ENGINE art. 4010132
По запросу
16
MOUNT-ENGINE,TOP PLTD art. 5241453
По запросу
17
Шайба гровер Polaris art. 7552901
от 116 ₽
18
BOLT art. 7512315
По запросу
19
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
20
CLAMP,NYLON,CABLE art. 7080539
По запросу
21
RIVET art. 7621462
По запросу
22
NUT art. 7547108
По запросу
23
FRAME SUPPORT STRAP, MEDIUM GLO art. 5224658-067
По запросу
24
CABLE,BATT/ENG.,BLK. art. 4010095
По запросу
25
CABLE, SOL/STARTER art. 4010093
По запросу
26
CLUTCH INTAKE BOOT art. 5410421
По запросу
27
NARROW BAND CLAMP art. 7080511
По запросу
28
ISOLATOR-3/8-24M, 2/8-16M, 60DU art. 3022072
По запросу
29
FLAT WASHER art. 7555815
По запросу
30
SCREW AND WASHER art. 3084205
По запросу
31
Трос подсоса Polaris art. 7081008
По запросу
32
BRKT-TORQUE STOP PLTD art. 5245043
По запросу
33
SCREW art. 7515417
По запросу
34
MOUNT-ENGINE,FRONT art. 5241150
По запросу
35
NUT art. 3087199
По запросу
36
LOCK WASHER art. 3080530
По запросу
37
EXHST MANIFOLD HGH TEMP POWDER art. 1261688-489
По запросу
38
N/A,USE COMPONENTS (EH50PLE013) NOTE: The Short Block assembly contains a crankcase assembly, cylinder & cylinder head assembly and a piston & crankshaft assembly. Prior authorization is required for warranty consideration. art. 9990000
По запросу
39
Трос газа Polaris art. 7080967
По запросу
